Kabelkleinschacht 150/150 - monolithisch
Kabelkleinschacht 150/150 aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1
| lichte Länge | 1500 | mm |
| lichte Breite | 1500 | mm |
| lichte Tiefe | 1500 | mm |

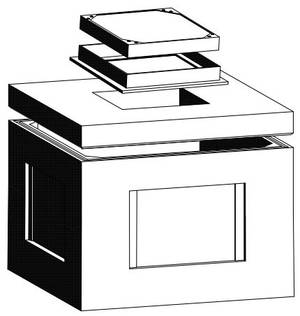

Kabelkleinschacht 150/150 bestehend aus:
| 1 Stück | Schachtkörper einteilig mit vier Sollbruchstellen, h = 1500 mm, mit Sickerloch |
| 1 Stück | Deckenplatte mit Einstiegsöffnung 140/70 cm |
Ergänzungsteile:
| Schachtkörper einteilig mit ... wasserdicht einbetonierten PVC-Muffen DN ... h = ... mm |
| Deckenplatte mit Einstiegsöffnung 70/70 cm |
| Zwischenrahmen, h = 250 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 500 mm (für Höhenausgleich) |
| Steigeisen nach DIN 1212 E eingebaut |
| Kabeleinführungselement 91/50/9 cm aus Stahlbeton mit 15 Muffen DN 100 |
| Schmutzschale PVC |
| Aushebestange für Schmutzschale |
