Kabelkleinschacht 150/150
Kabelkleinschacht 150/150 aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1
| lichte Länge | 1500 | mm |
| lichte Breite | 1500 | mm |
| lichte Tiefe | variabel |

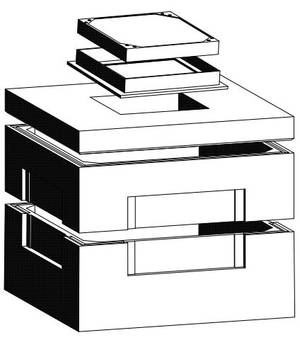

Kabelkleinschacht 150/150 bestehend aus:
| 1 Stück | Schachtunterteil h = 500 mm, mit vier Sollbruchstellen, mit Sickerloch |
| Einführungsrahmen h = 500 mm, mit vier Sollbruchstellen | |
| 1 Stück | Deckenplatte mit Einstiegsöffnung 140/70 cm |
Ergänzungsteile:
| Deckenplatte mit Einstiegsöffnung 70/70 cm |
| Zwischenrahmen, h = 250 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 500 mm (für Höhenausgleich) |
| Steigeisen nach DIN 1212 E eingebaut |
| Kabeleinführungselement 91/25/9 cm aus Stahlbeton mit 3 PVC-Muffen DN 100 |
| Kabeleinführungselement 91/50/9 cm aus Stahlbeton mit 15 PVC-Muffen DN 100 |
| Schmutzschale PVC |
| Aushebestange für Schmutzschale |
Downloads
Datenblatt
Kleinschacht 150/150
AusschreibungstextKleinschacht 150/150
