Kabelkleinschacht 100/100 - monolithisch

Kabelkleinschacht 100/100 aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1

lichte Länge 1000 mm
lichte Breite 1000 mm
lichte Tiefe 1000 mm

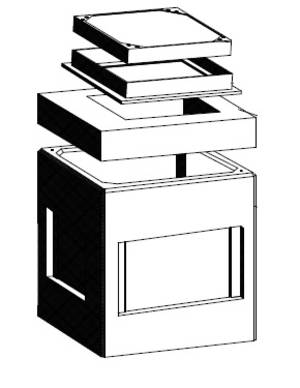

Kabelkleinschacht 100/100 bestehend aus:

1 Stück Schachtkörper einteilig mit vier Sollbruchstellen, h = 1000 mm, mit Sickerloch
1 Stück Deckenplatte mit Einstiegsöffnung 70/70 cm

Ergänzungsteile:

Schachtkörper einteilig mit ... wasserdicht einbetonierten PVC-Muffen DN ... h = ... mm
Zwischenrahmen, h = 250 mm (für Höhenausgleich)
Zwischenrahmen, h = 500 mm (für Höhenausgleich)
Steigeisen nach DIN 1212 E eingebaut
Kabeleinführungselement 91/50/9 cm aus Stahlbeton mit 15 Muffen DN 100
Schmutzschale PVC
Aushebestange für Schmutzschale
