Abzweigkasten 65/40
Abzweigkasten 65/40 aus Stahlbetonfertigteilen, Unterbau LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1
| lichte Länge | 650 | mm |
| lichte Breite | 400 | mm |
| lichte Tiefe | 570 | mm |

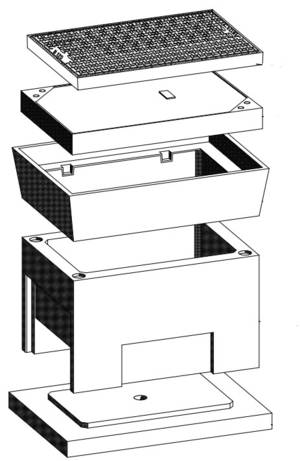

Abzweigkasten 65/40 bestehend aus:
| 1 Stück | Bodenplatte einteilig |
| 1 Stück | Kastenrahmen, h = 460 mm |
| 1 Stück | Deckelrahmen Belastungsklasse B125 nach EN 124 |
| 1 Stück | Deckel Kl. B125 nach EN 124 mit Entlüftung |
Ergänzungsteile:
| Kastenrahmen, h = 390 mm mit je 4 PVC-Muffen DN 100 stirnseitig einbetoniert |
| Zwischenrahmen, h = 75 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 150 mm (für Höhenausgleich) |
| Kabelkanaleinführungsplatten aus Kunststoff Typ Ib, teilbar für Stirnwände 6 x DN 100, (Satz = 2 Stück) |
| Schmutzschale PVC |
| Aushebestangen für Schmutzschale (Satz = 2 Stück) |
| Deckelrahmen Kl. B125/D400 nach EN 124 aufgelegt für auspflasterbare Deckel |
| Deckel Kl. B125 nach EN 124 ohne Entlüftung |
| Deckel Kl. B125 nach EN 124 ohne Entlüftung, auspflasterbar |
| Deckel Kl. D400 nach EN 124 mit Entlüftung |
| Deckel Kl. D400 nach EN 124 ohne Entlüftung |
| Deckel Kl. D400 nach EN 124 ohne Entlüftung, auspflasterbar |
