Kabelkleinschacht 88 R1, Ausführung 100/80 cm

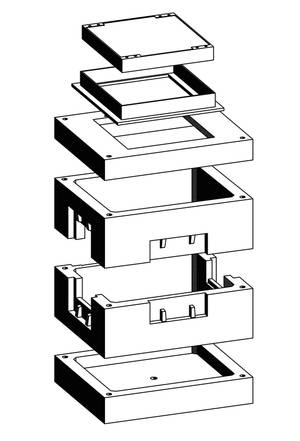

Kabelkleinschacht 88 R1 bestehend aus:

1 Stück Bodenwanne mit Sickerloch
2 Stück Einführungsrahmen mit vier Sollbruchstellen, h = 400 mm
1 Stück Deckenplatte mit Einstiegsöffnung 70/70 cm

Ergänzungsteile:

Zwischenrahmen, h = 200 mm (für Höhenausgleich)
Zwischenrahmen, h = 400 mm (für Höhenausgleich)
Zwischenrahmen, h = 600 mm (für Höhenausgleich)
Deckenplatte mit Einstiegsöffnung 70/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. A15
Deckenplatte mit Einstiegsöffnung 70/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. B125
Deckenplatte mit Einstiegsöffnung 70/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. D400
Steigeisen nach DIN 1212 E für bauseitigen Einbau
Kabelkanaleinführungsplatten aus Kunststoff Typ Ib, teilbar für Stirn- und Längswände 6 x DN 100, (Satz = 2 Stück)
Kabelkanaleinführungsplatten aus Kunststoff Typ Ic, teilbar für Stirn- und Längswände 3 x DN 100, (Satz = 2 Stück)
Schmutzschale PVC
Aushebestange für Schmutzschale

Kabelkleinschacht 88 R1 aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1

Downloads

Kleinschacht 88-R1 100

Ausschreibungstext
Kleinschacht 88-R1 (100)

lichte Länge 1000 mm
lichte Breite 800 mm
lichte Tiefe 1050 mm
