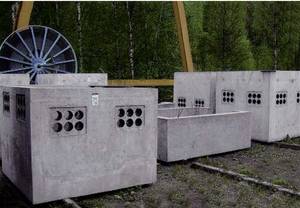

Kompaktschacht bbL
Kompaktschacht aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, wasserundurchlässiger Beton C 35/45 nach EN 206-1, druckwasserhaltend bis Unterkante Deckenfuge
| lichte Länge | ... | cm |
| lichte Breite | ... | cm |
| lichte Tiefe | ... | cm |
Auswahl für lichte Länge, Breite, Tiefe:
| Lichte Breite in cm | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
| Lichte Länge in cm | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
Die Lichte Tiefe ist bis 210 cm frei wählbar. Über 210 cm wird zusätzlich zum Schachtkörper ein Schachtrahmen oder ein Schachtkörperoberteil benötigt.
Die lichten Längen und Breiten sind frei kombinierbar.
Kompaktschacht bestehend aus:
| 1 Stück | Schachtunterteil rechteckig einteilig mit ... (Beschreibung des Ausbaustatus des Schachtkörpers nach Ihren Wünschen bzw. Angabe von Durchführungen, Einbinderingen, Aussparungen, usw.) |
| 1 Stück | Schachtdecke einteilig mit Einstiegsöffnung ... x ... cm |
Ergänzungsteile:
| Schachtrahmen rechteckig einteilig mit ... (Beschreibung des Ausbaustatus des Schachtrahmens nach Ihren Wünschen bzw. Angabe von Durchführungen, Einbinderingen, Aussparungen, usw.) |
| Auftriebsicherung (bei Einbau im Grundwasser) |
| Stoßfugen mit Elastomere und Verschraubung herstellen (für druckwasserhaltenden Schachtaufbau bis Oberkante Deckenfuge) |
