Stuttgarter Muffenbausatz
Stuttgarter Muffenbausatz aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1
| Bausatzlänge | 4000 | mm |
| lichte Breite | 800 | mm |
| lichte Höhe | 160 | mm |
 |

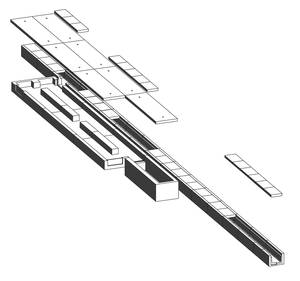

Stuttgarter Muffenbausatz bestehend aus:
| 1 Stück | Endtrog mit Mittelsteg, zwei seitlichen Aussparungen 40 x 16 cm, eine Aussparung 25 x 16 cm im Mittelsteg |
| 1 Stück | Mitteltrog mit Mittelsteg, mit Aussparung 25 x 16 cm, im Mittelsteg |
| 1 Stück | Endtrog mit Mittelsteg, zwei stirnseitige Aussparungen 40 x 16 cm, eine Aussparung 25 x 16 cm im Mittelsteg |
| 7 Stück | Deckel für Stuttgarter Muffen-/Mehrlängenbausatz |
| 1 Stück | Trog Typ 1, Gr. II mit Stirnwand |
| 2 Stück | Verschlußplatte für Stuttgarter Muffen-/Mehrlängenbausatz |
Der Stuttgarter Muffenbausatz dient zum Schutz und zur Unterbringung von LWL-Muffen mit Mehrlängen. Durch die Aussparungen im Mittelsteg können die Mehrlängen als Schleife verlegt werden. Die Muffe wird im angeschlossenen Kanal Typ 1, Gr. II abgelegt. Der Stuttgarter Muffenbausatz ist zum Einbau in vorhandene Kabelkanaltrassen vorgesehen. Dazu sind ist der Kabelkanaltrasse an einer Stelle eine Wandaussparung von 400 mm Länge herzustellen.
