Betonfuß kleine Bauform aus Betonfertigteilen, nach BZA-Zeichnung S 8240.11.7, Beton C 30/37 nach EN 206-1, XC4, XF1
Bausatzhöhe | ... | cm |
Länge | ... | cm |
Breite | ... | cm |
1 Stück | Unterteil mit Flacheiseneinlage 60 x 50 x 15 cm |
1 Stück | Zwischenstück 40 x 40 x 45 cm |
1 Stück | Oberteil 40 x 40 x 45 cm |
1 Satz | Armaturen Stahl verzinkt M20 x 1070 mm |

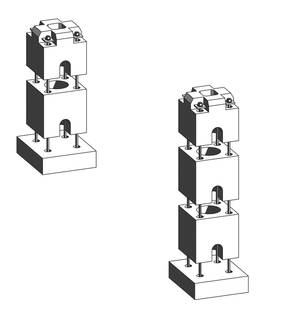

Betonfüße kleine Bauform werden als Fundamente für Lichtsignalanlagen, Schilder, Hinweistafeln, Schrankenantriebe, Schalthäuschen und viele andere Anwendungszwecke verwendet. Durch die variable Zusammenstellung der Bausatzteile können die verschiedenen Einbindetiefen zur Lastabtragung realisiert werden. Zur Verspannung der Bauteile untereinander sind vorkonfektionierte Armaturen in Materialqualität Stahl schwarz oder Stahl verzinkt erhältlich. Wobei für den Einsatzzweck im Außenbereich ausschließlich verzinktes Material vorzuziehen ist.
Unterteil mit Flacheiseneinlage 60 x 50 x 15 cm |
Zwischenstück 40x 40 x 45 cm |
Oberteil 40 x 40 x 45 cm |
Armaturen Stahl verzinkt M20 x 610 mm |
Armaturen Stahl verzinkt M20 x 1070 mm |
Armaturen Stahl verzinkt M20 x 1530 mm |
Armaturen Stahl verzinkt M20 x 1990 mm |
Armaturen Stahl verzinkt M20 x 2450 mm |
Datenblatt
Betonfuß kleine Bauform
Ausschreibungstext
Betonfuß kleine Bauform
