M-KAB Anhebungsbausatz
Anhebungsbausatz für M-KAB Kabelkanal Gr. ... mit aufliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung M-KAB 4.605
| lichte Länge | 445 | mm |
| lichte Breite | ... | mm |
| lichte Tiefe | 160 | mm |
 |
Anhebungsbausatz für M-KAB Kabelkanal Gr. ... bestehend aus:
| 1 Stück | Kabeltrogteilstück mit zwei Schrägschnitten 15, mit zwei einbetonierten Rundeisen ø 12 mm |
| 1 Stück | Deckel mit zwei Schrägschnitten 15 und zwei Aussparungen 20/50 mm |
| 1 lfm | Teerstrick, 12 mm als Deckelauflager |

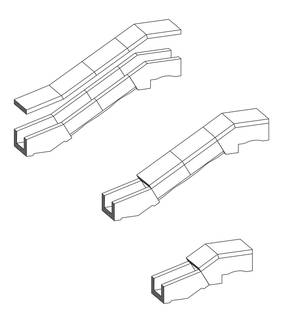

Die abgeschrägten Stoßflächen der Trogteile haben keine Muffe-/Falzverbindung. Sie werden stumpf aneinander gestellt. Zur Herstellung eines vollständigen Höhenversatzes der Kabelkanaltrasse wird ein Anhebungs- und ein Absenkungsbausatz benötigt. Insgesamt ergibt sich damit eine Höhendifferenz von 27 cm. Diese Höhendifferenz kann durch das Einfügen von M-KAB Kabeltrögen vergrößert werden.
Maßtabelle für die verschiedenen Typen:
| Gr.I | Gr.II | |
|---|---|---|
| lichte Länge Trog in mm | 445 | 445 |
| lichte Breite Trog in mm | 230 | 380 |
| lichte Höhe Trog in mm | 160 | 160 |
| Länge Deckel in mm | 445/420 | 445/420 |
